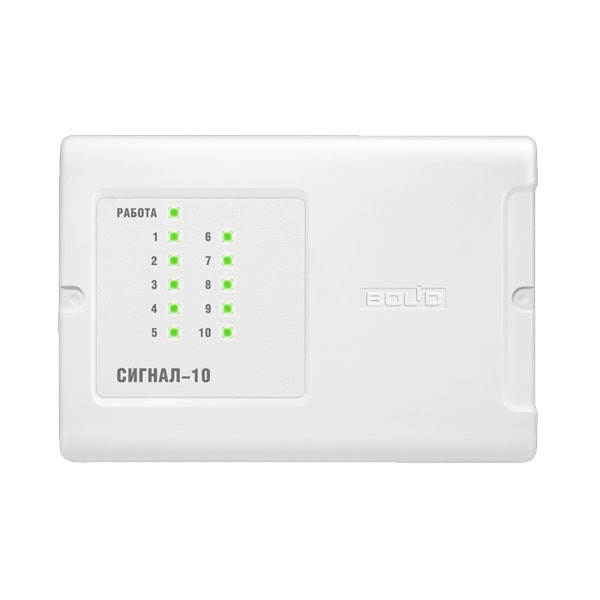

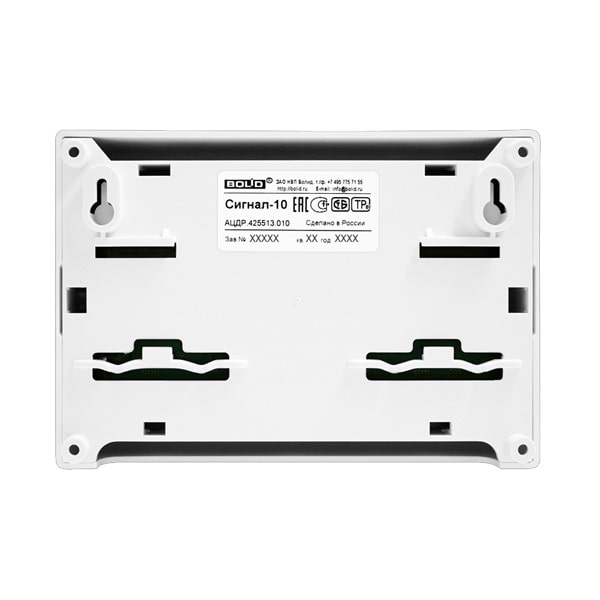

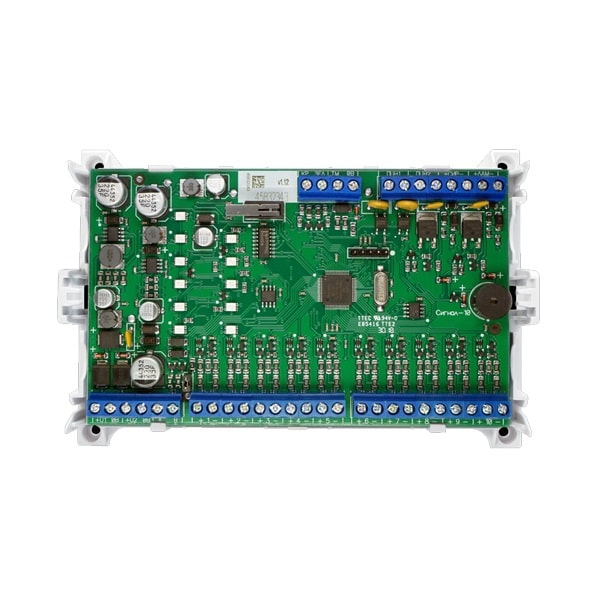

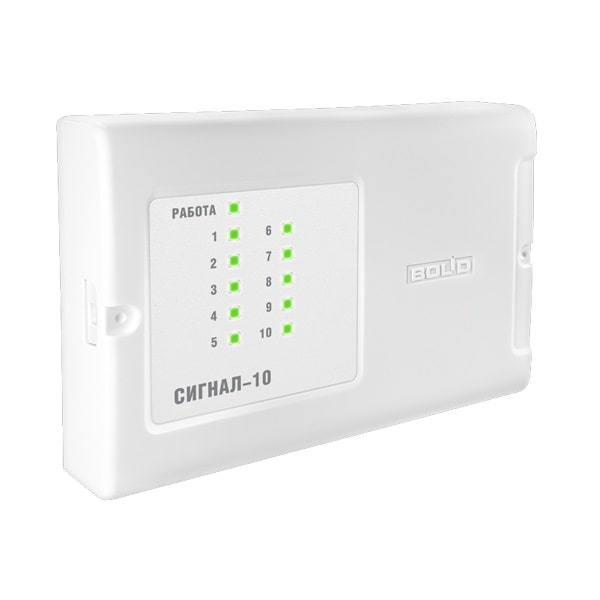

Блок приемно-контрольный СИГНАЛ-10

Блок приёмно-контрольный охранно-пожарный “Сигнал-10” предназначен для совместного использования с сетевым контроллером (пультом контроля и управления “С2000М” либо компьютером с установленным ПО АРМ “Орион”) в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств:
– охранной и тревожной сигнализации;
– пожарной сигнализации и автоматики.
В автономном режиме блок представляет собой приемно-контрольный охранный прибор.

В автономном режиме “Сигнал-10” представляет собой однокомпонентный приемно-контрольный охранный прибор и выполняет следующие функции:

• контролирует неадресные шлейфы сигнализации:
  • тип 4: охранный
  • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
  • тип 6: технологический
  • тип 7: охранный входной
  • тип 11: тревожный
  • тип 12: программируемый технологический
  • тип 14: пожарный адресно-пороговый
  • тип 16: пожарный ручной
• управляет 2-мя релейными выходами без контроля подключаемых цепей
• управляет 2-мя ключевыми транзисторными выходами с контролем подключаемых цепей
• отображает состояние шлейфов сигнализации и сообщения о неисправности на 11 встроенных индикаторах
• поддерживает процедуру взятия/снятия шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через подключаемый внешний считыватель
• позволяет одновременно управлять группой своих шлейфов сигнализации
• позволяет сохранять в энергонезависимой памяти до 85 электронных идентификаторов и их полномочия по управления шлейфами сигнализации
• питается от одного или двух независимых внешних источников питания постоянного тока
• имеет датчик вскрытия корпуса

В составе системы ИСО «Орион», совместно с сетевым контроллером (пультом контроля и управления «С2000М» либо компьютером с установленным ПО АРМ «Орион»), блок представляет собой совмещённый приёмно-контрольного прибор и прибор управления.
Дополнительно к функциям в автономном режиме блок выполняет следующие функции:

• контролирует пожарные неадресные шлейфы сигнализации:
  • тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС);
  • тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей);
  • тип 3: пожарный тепловой двухпороговый;
  • тип 16: пожарный ручной
• контролирует пожарный адресно-пороговый шлейф сигнализации
  • тип 14 с извещателями “ДИП-34ПА”, “С2000-ИП-ПА”, “ИПР 513-3ПА”
• передает в ИСО «Орион» сообщения о событиях: состоянии шлейфов, попытках взятия шлейфов на охрану (снятия с охраны), аварийном режиме, неисправностях шлейфов, релейных выходов, питания и т.д.
• поддерживает централизованное управление своими выходами по событиям в ИСО «Орион»: тревогах в разделах охраны, разрешении/запрещении прохода в точках доступа и т.д.
• поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через любой считыватель в системе
• поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью системных кнопочных клавиатур и с сетевого контроллера
• передает текущие значения сопротивлений шлейфов сигнализации с подключенными извещателями и сигнализаторами по запросу сетевого контроллера;
• имеет в энергонезависимой памяти буфер на 512 событий. В буфер сохраняются сообщения, которые не могут быть переданы сетевому контроллеру при отсутствии связи
